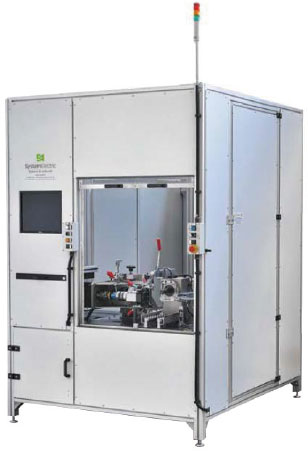

减速器测试中心
来源:admin 阅读:
该测试系统能够测试减速器的机械特性和动态特性,并可对测试流程进行参数化配置。测试系统主要由适配于减速机测试件尺寸的驱动电机、可测量减速机输出轴扭矩的扭矩计、可适配并连接同类不同尺寸减速机的机械系统以及连接减速机低速端并提供负载扭矩的负载电机等组成。该系统也可以配备用于测量产品温度和环境温度的温度探头。

功能特点
该测试系统能够测试减速器的机械特性和动态特性,并可对测试流程进行参数化配置。测试系统主要由适配于减速机测试件尺寸的驱动电机、可测量减速机输出轴扭矩的扭矩计、可适配并连接同类不同尺寸减速机的机械系统以及连接减速机低速端并提供负载扭矩的负载电机等组成。该系统也可以配备用于测量产品温度和环境温度的温度探头。
● 测量的数据能被QDAS软件识别
● 设备的测量轴由直线电机驱动,并采用光栅量,直接位置反馈的三维光栅数字式探头进行测量,并带有防撞保护装置或功能
● 采用4轴测量技术的高精度系统及软件支持的精度最优化
● 按人机工程学设计的具有集成的工业计算机的操作系统
● 采用LDT直线电机驱动技术
● 采用全自动检测过程与自动探针定位
● 采用高精度温度-中性光栅(陶瓷玻璃)及温度补偿,使机床结构适合使用在生产区域近旁
● 工件由顶尖夹紧,有自动滑动识别功能
● 控制系统采用中、英文两种语言,控制按钮、操作及控制面板具有中文标识,采用中英文对照、增加中文覆膜、增加中英文对照表标牌等方式实现,设备上所有标牌(安全警告、保养指示、操作指导等方面)采用中英文对照标牌
● 电箱为密闭式,采用环保介质, 防护等级IP54,并设有冷却装置

技术参数
● 所有项目误差:<1μm
● 重复精度:50次测量<1μm
● 采用立式安装:总高度3米,对地荷重29.4KN/m2
● 能承载最大工件外径为:400mm
● 最大允许工件重量:300kg
● 可测螺旋角:0~90°
● 展长测量范围:±115mm
● 模数范围:(0.2)0.5~15mm
● 垂直测量范围:0~550mm
● 顶尖距离:50~800(1000)mm
● 轴类测量精度:U1=1.8+L/250
● 同心度及轴向跳动小于:0.5微米
● 总功率:1.5kw
● 净重(包括控制系统):1900kg
